اسکنر نوری سه‌بعدی ATOS Core

مقدمه

در دنیای امروز که صنایع خودروسازی، هوافضا، انرژی، ریخته‌گری و تولید قالب‌ها با سرعتی سرسام‌آور پیشرفت می‌کنند، ابزارهای اندازه‌گیری سنتی دیگر پاسخگوی نیازهای روزافزون نیستند. آنچه امروز مورد توجه است، دقت بالا، سرعت، قابلیت حمل و اتوماسیون است. اسکنر نوری سه‌بعدی ATOS Core پاسخی به همین نیازهاست؛ سیستمی که با ترکیب فناوری‌های پیشرفته‌ی تصویربرداری، نور آبی باریک‌باند و نرم‌افزارهای قدرتمند، تبدیل به یک استاندارد جهانی در حوزه‌ی اندازه‌گیری نوری سه‌بعدی شده است.

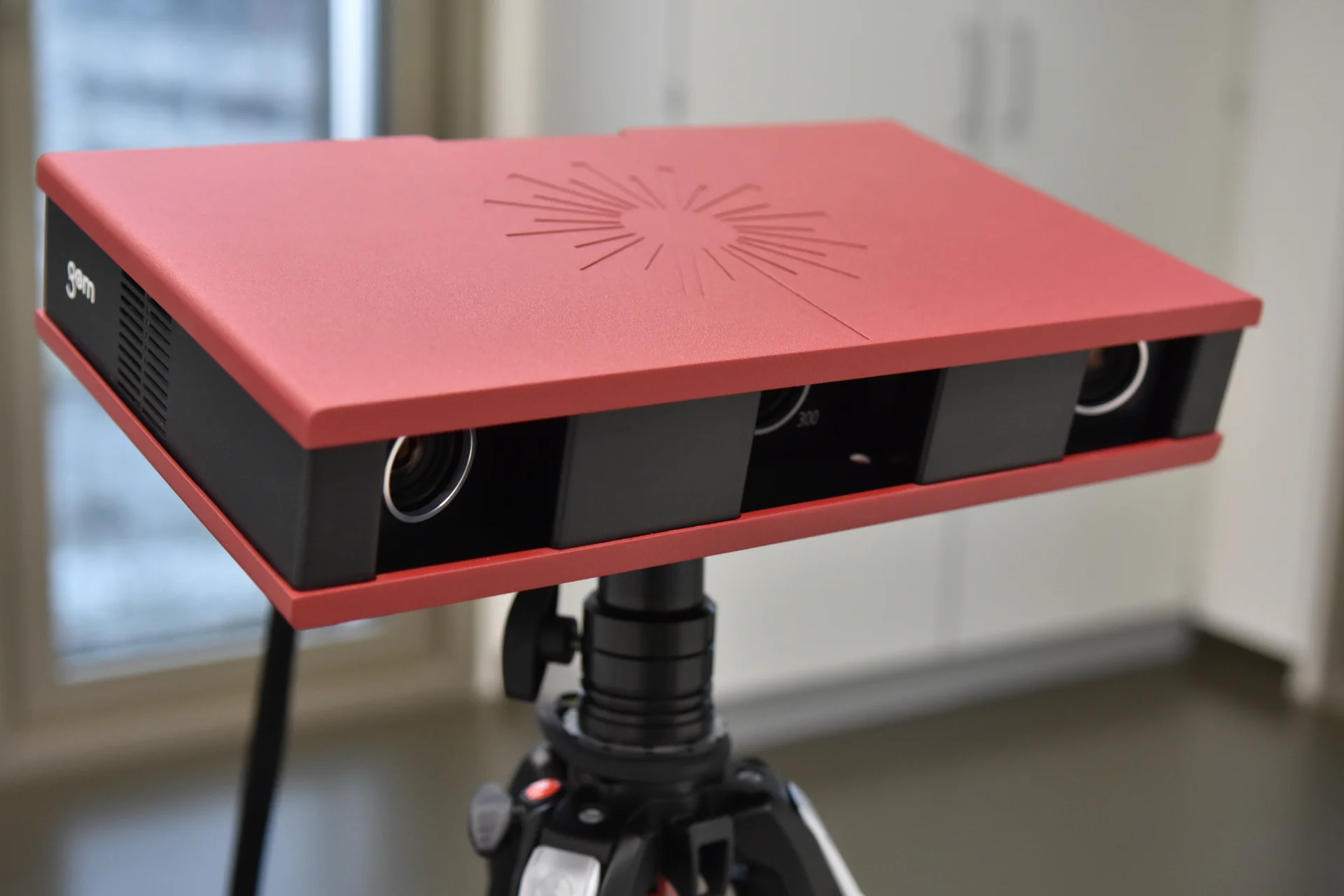

معرفی دستگاه ATOS Core

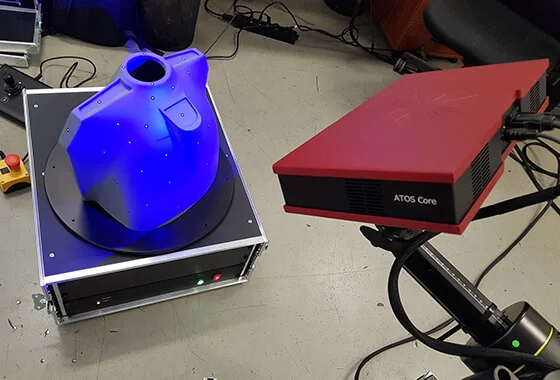

ATOS Core یک سیستم CMM نوری سه‌بعدی است که با استفاده از فناوری فتوگرامتری و اسکن نوری غیرتماسی، ابعاد و شکل قطعات کوچک و متوسط را با دقت بسیار بالا ثبت می‌کند. این دستگاه با تولید یک ابر نقطه‌ای پرجزئیات (High-Resolution Point Cloud)، امکان بازرسی و تحلیل سه‌بعدی سطوح آزاد، قطعات پیچیده و فرم‌های هندسی مختلف را فراهم می‌سازد.

ATOS Core از سه خط محصولی مجزا تشکیل شده است:

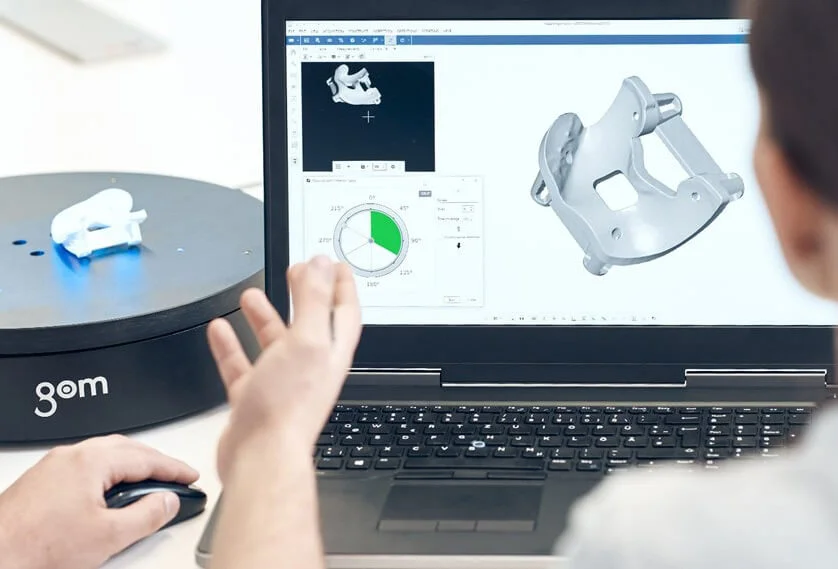

Essential Line → برای اسکن‌های پایه و تولید مش‌های سه‌بعدی (STL) با نرم‌افزار GOM Scan.
Professional Line → برای آنالیز کامل شکل و ابعاد، با نرم‌افزار ATOS Professional و قابلیت Triple Scan Technology.

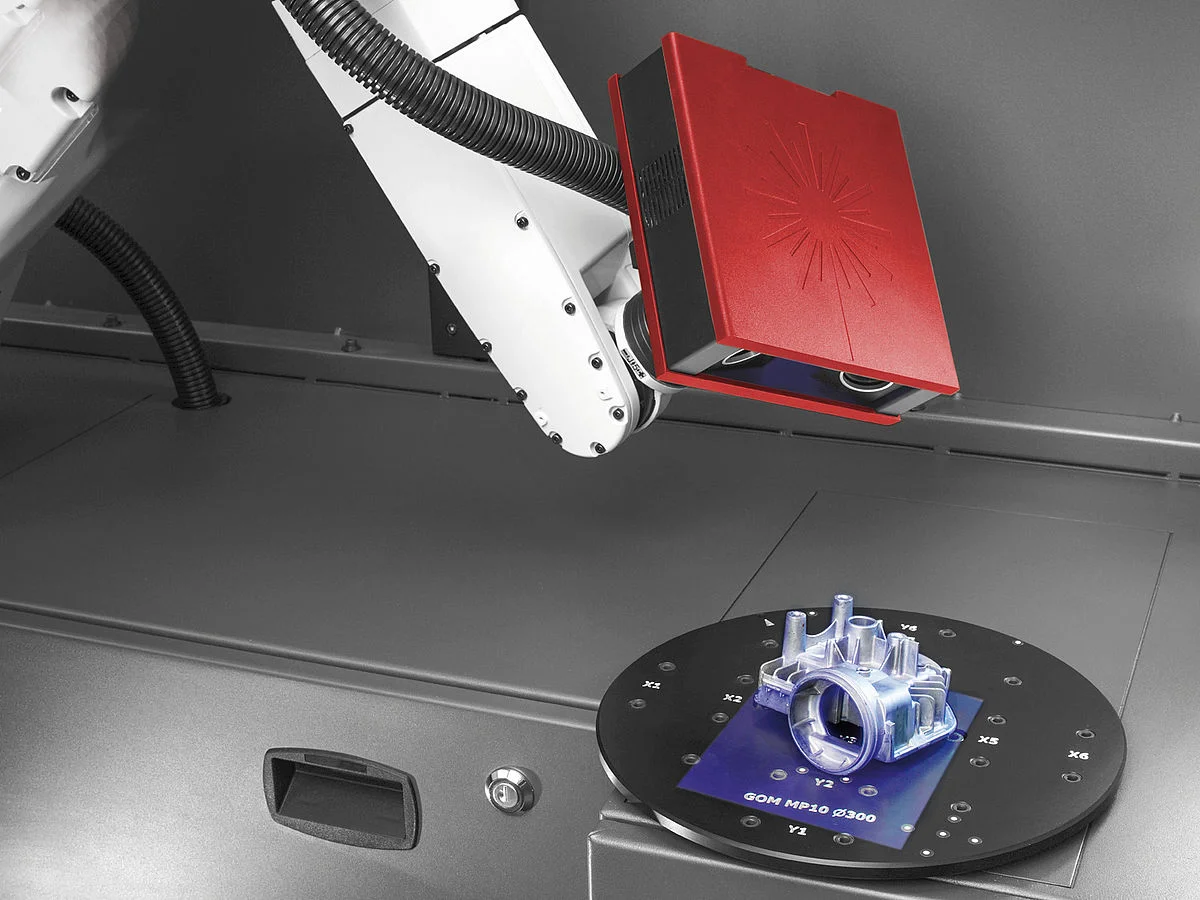

Kinematics Line → برای بازرسی خودکار قطعات کوچک با استفاده از ATOS ScanBox و نرم‌افزار VMR.

ویژگی‌ها و فناوری‌های کلیدی

اسکن تمام‌میدانی (Full-field Measurement): امکان ثبت کامل هندسه قطعه در هر اسکن.
فناوری نور آبی (Blue Light Technology): استفاده از پروژکتور LED باریک‌باند که دقت اندازه‌گیری را مستقل از نور محیط تضمین می‌کند.

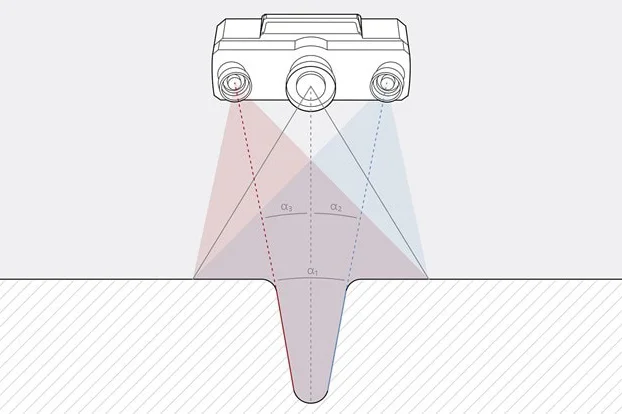

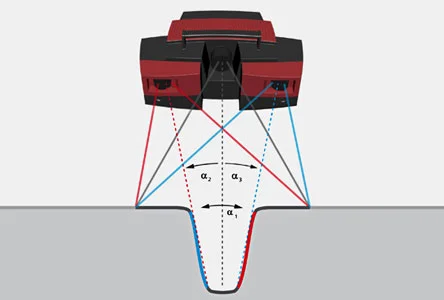

Triple Scan Technology: ترکیب دو دوربین و یک پروژکتور برای ثبت هم‌زمان سه نما، کاهش تعداد اسکن‌های مورد نیاز و افزایش کیفیت داده‌ها.

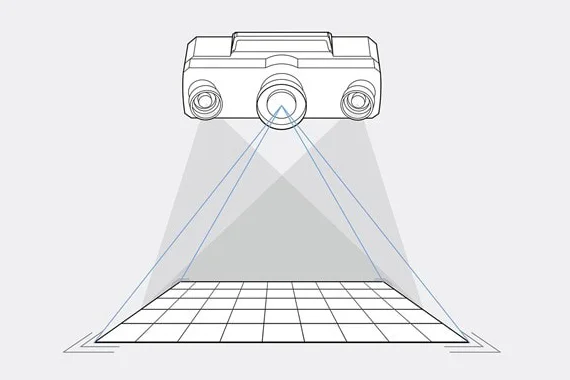

Self-Monitoring System: بررسی مداوم کالیبراسیون و حرکات حسگر برای جلوگیری از خطا و تضمین صحت داده‌ها.
قابلیت ارتقاء و ماژولار بودن: امکان تعویض آسان لنز و سنسور بدون نیاز به کالیبراسیون مجدد.
اتصال به سیستم‌های فوتوگرامتری: قابلیت توسعه با TRITOP (دستی) یا ATOS Plus (خودکار) برای اندازه‌گیری اجسام پیچیده‌تر.
اتوماسیون کامل: در خط Kinematics امکان یکپارچه‌سازی با ربات و اجرای فرآیندهای تکراری در محیط‌های تولیدی.

مشخصات فنی ATOS Core

مدل	محدوده اندازه‌گیری	فاصله کاری	فاصله نقاط	وزن	ابعاد سنسور	دمای کاری
ATOS Core 45	45×30 mm	170 mm	0.02 mm	2.1 kg	206×205×64 mm	+5°C تا +40°C
ATOS Core 80	80×60 mm	170 mm	0.03 mm	2.1 kg	206×205×64 mm	+5°C تا +40°C
ATOS Core 135	135×100 mm	170 mm	0.05 mm	2.1 kg	206×205×64 mm	+5°C تا +40°C
ATOS Core 200	200×150 mm	250 mm	0.08 mm	2.1 kg	206×205×64 mm	+5°C تا +40°C
ATOS Core 185	185×140 mm	440 mm	0.07 mm	2.9 kg	361×205×64 mm	+5°C تا +40°C
ATOS Core 300	300×230 mm	440 mm	0.12 mm	2.9 kg	361×205×64 mm	+5°C تا +40°C
ATOS Core 500	500×380 mm	440 mm	0.19 mm	2.9 kg	361×205×64 mm	+5°C تا +40°C

حوزه‌های کاربرد صنعتی

خودروسازی: بازرسی قطعات ورق فلزی، قالب‌ها، بدنه خودرو و قطعات تزریقی.
هوافضا: اندازه‌گیری تیغه‌های توربین، بدنه و اجزای آیرودینامیکی.
ریخته‌گری و قالب‌سازی: تحلیل انحرافات از CAD، بررسی ابزارها و قطعات ریخته‌گری شده.
مهندسی معکوس: تولید مدل‌های سه‌بعدی دقیق برای طراحی مجدد یا تولید مجدد.
پروتوتایپینگ سریع (Rapid Prototyping): اسکن قطعات اولیه برای اصلاح طراحی و کاهش چرخه توسعه.
کنترل فرآیند تولید: استفاده در خط تولید برای کاهش ضایعات و افزایش بهره‌وری.

مزیت‌های رقابتی ATOS Core

سرعت بالا: کاهش زمان توسعه محصول و استارت‌آپ تولید.
کیفیت تضمین‌شده: کاهش خطاهای انسانی و تکرارهای پرهزینه.
انعطاف‌پذیری: استفاده به صورت دستی، ایستگاهی یا کاملاً خودکار.

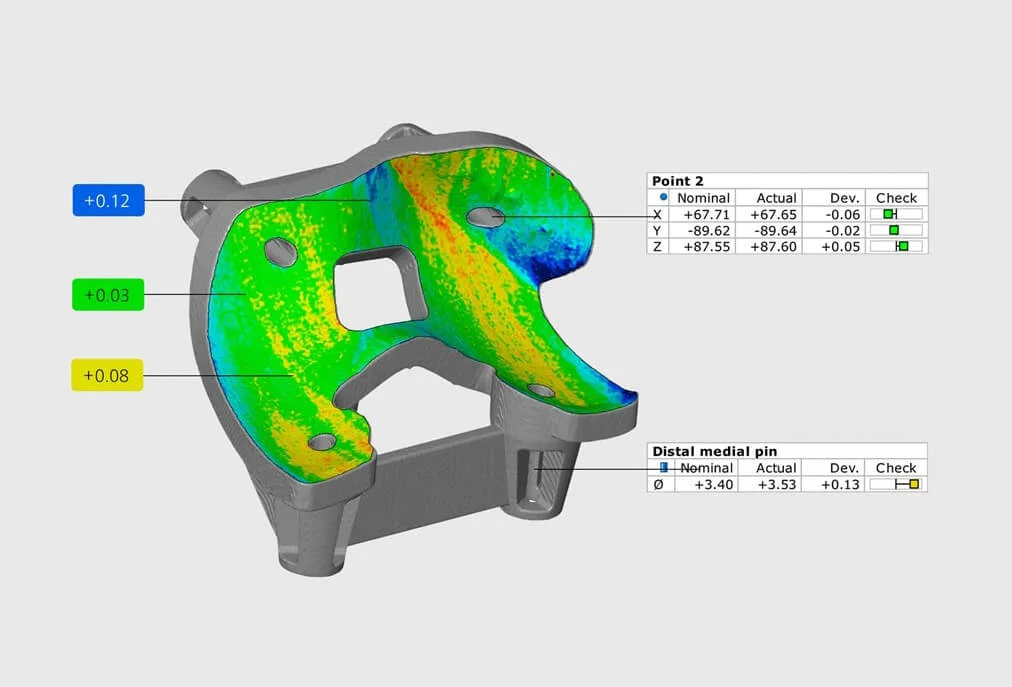

گزارش‌دهی پیشرفته: نمایش انحرافات با رنگ‌های متفاوت، مقایسه با CAD و ایجاد مستندات تحلیلی کامل.
مقیاس‌پذیری: قابلیت ارتقا متناسب با نیازهای پروژه‌های پیچیده‌تر.

جمع‌بندی

ATOS Core یک ابزار مدرن و قدرتمند در حوزه‌ی اندازه‌گیری سه‌بعدی نوری است که همزمان سه ویژگی کلیدی دقت، سرعت و انعطاف‌پذیری را در اختیار صنایع قرار می‌دهد. این دستگاه با بهره‌گیری از فناوری‌های پیشرفته‌ی GOM و نرم‌افزارهای اختصاصی، یک راهکار جامع برای کنترل کیفیت، مهندسی معکوس و بازرسی صنعتی به شمار می‌رود.

به همین دلیل، ATOS Core نه تنها یک دستگاه اسکن سه‌بعدی، بلکه یک سرمایه‌گذاری استراتژیک برای ارتقاء کیفیت و بهره‌وری در صنایع مدرن محسوب می‌شود.
