نرم‌افزار و سیستم TRITOP Professional

مقدمه

در صنایع مدرن، دقت، سرعت و قابلیت پرتابل بودن ابزارهای اندازه‌گیری به یکی از مهم‌ترین نیازها تبدیل شده است. بسیاری از وظایفی که پیش‌تر تنها توسط ماشین‌های مختصات‌سنجی لمسی (CMM) قابل انجام بودند، امروز به کمک سیستم‌های نوری و پرتابل مانند TRITOP Professional به‌سادگی و با هزینه کمتر انجام می‌شوند.

معرفی TRITOP Professional

TRITOP Professional یک سیستم اندازه‌گیری مختصات سه‌بعدی اپتیکال است که بدون نیاز به تجهیزات سنگین و پیچیده، مختصات اجسام را با دقت بسیار بالا ثبت می‌کند. این سیستم داده‌ها را به صورت غیرتماسی جمع‌آوری کرده و پس از پردازش، در سیستم مختصات قطعه هم‌تراز می‌سازد.

TRITOP نه‌تنها جایگزینی کارآمد برای CMMهای سنتی محسوب می‌شود، بلکه با استفاده از نرم‌افزار ZEISS INSPECT به عنوان هسته‌ی پردازشی خود، امکانات گسترده‌ای برای آنالیز هندسی، مقایسه CAD و تحلیل تغییر شکل فراهم می‌کند.

قابلیت‌ها و ویژگی‌های کلیدی

• اندازه‌گیری نوری پرتابل: ثبت سریع مختصات سه‌بعدی اجسام بدون نیاز به تماس مستقیم.

• سهولت کاربری: عدم نیاز به تجهیزات پیچیده، سنگین یا پرهزینه.

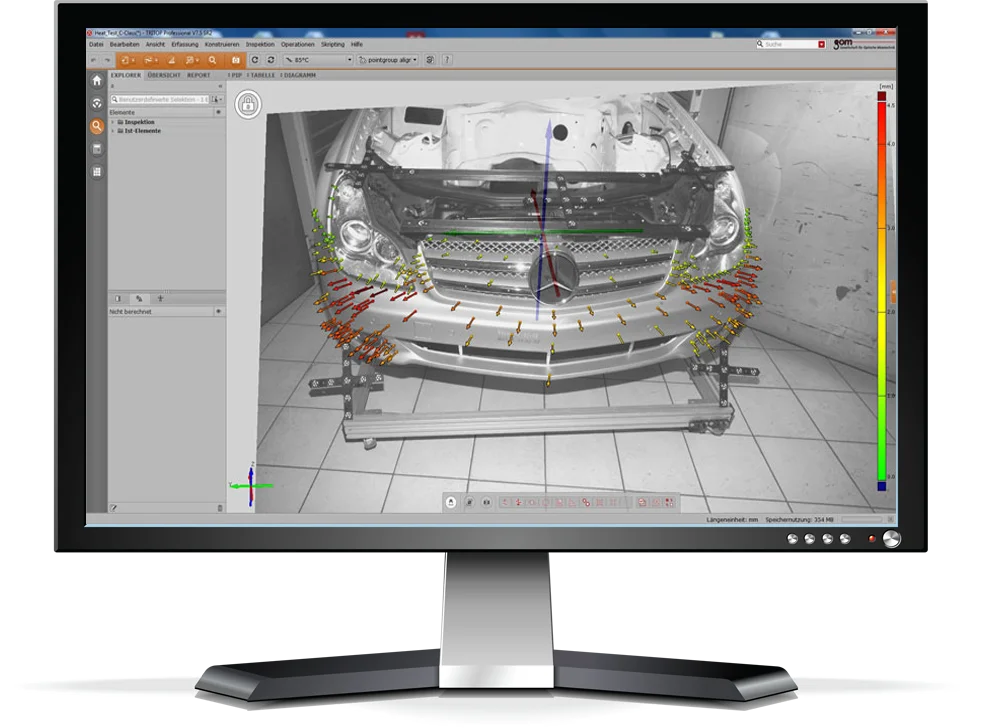

• قابلیت تحلیل تغییر شکل (Deformation Analysis): محاسبه جابه‌جایی‌ها و تغییر شکل اجسام در شرایط شبه‌استاتیک.

• خروجی داده غنی: شامل مختصات سه‌بعدی، انحرافات، زوایا، جابه‌جایی نسبی و حرکات در ۶ درجه آزادی.

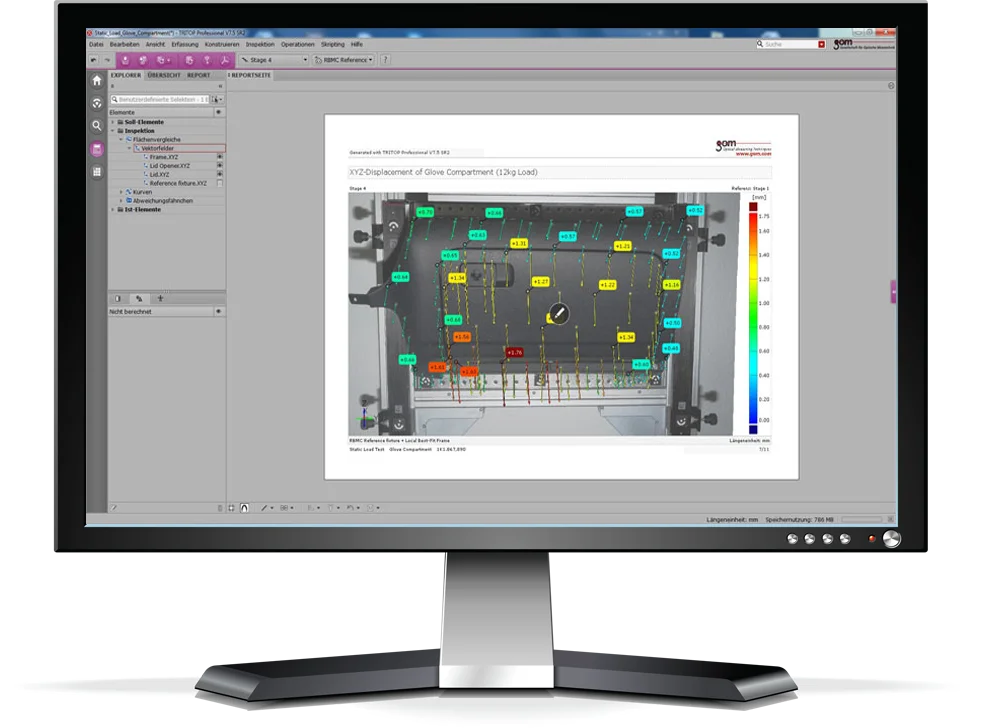

• گزارش‌های کامل مهندسی: نمایش انحرافات به صورت نقشه رنگی، جداول، برچسب نقاط و مقاطع.

• سازگاری CAD: پشتیبانی از فرمت‌های متداول CAD مانند IGES، STEP، VDA، CATIA، ProE، UG.

• بدون تداخل با نمونه: عدم نیاز به کابل یا حسگر نصب‌شده روی قطعه، در نتیجه عدم تأثیر روی آزمون.

جدول امکانات اصلی

حوزه‌های کاربرد

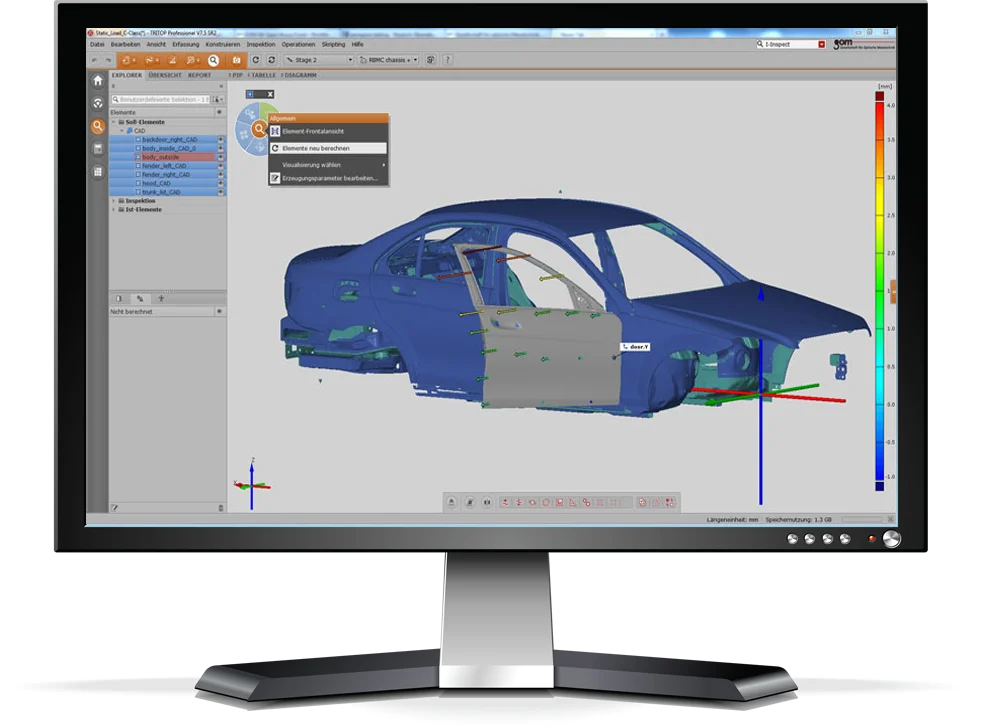

• صنعت خودرو: بازرسی بدنه و قطعات فلزی، تست تغییر شکل در محفظه‌های آب‌وهوایی.

• هوافضا و انرژی: کنترل کیفیت اجسام بزرگ مانند هواپیما، کشتی و توربین‌های بادی.

• پلاستیک و قالب‌سازی: بازرسی قطعات تزریقی، ابزارها و نمونه‌های اولیه.

• مدل‌سازی و طراحی صنعتی: تحلیل مدل‌ها و پروتوتایپ‌ها در طراحی داخلی و خارجی خودرو.

• تحلیل تغییر شکل: آزمایش سختی، تغییر فاصله درزها، تست‌های بارگذاری و پیرشدگی.

• اندازه‌گیری فیکسچر و جیگ‌ها: ثبت هندسه ابزارهای مونتاژ و تولید.

مزیت‌های رقابتی TRITOP Professional

• پرتابل بودن و حذف نیاز به تجهیزات آزمایشگاهی بزرگ.

• دقت بالا در کنار انعطاف‌پذیری در محیط‌های صنعتی واقعی.

• قابلیت تحلیل هم‌زمان جابه‌جایی‌ها و تغییر شکل‌ها در شرایط مختلف.

• سازگاری با نرم‌افزارهای CAD و فرمت‌های استاندارد.

• ارائه گزارش‌های کامل و بصری برای تیم‌های مهندسی و کنترل کیفیت.

جمع‌بندی

TRITOP Professional تنها یک دستگاه اندازه‌گیری نیست، بلکه یک سیستم نرم‌افزاری-سخت‌افزاری هوشمند است که امکان بازرسی اپتیکال، آنالیز هندسی و تحلیل تغییر شکل را بدون نیاز به تجهیزات پیچیده فراهم می‌آورد.

این راهکار، انتخابی ایده‌آل برای صنایعی است که به قابلیت پرتابل، سرعت و دقت بالا در اندازه‌گیری و تحلیل نیاز دارند.
