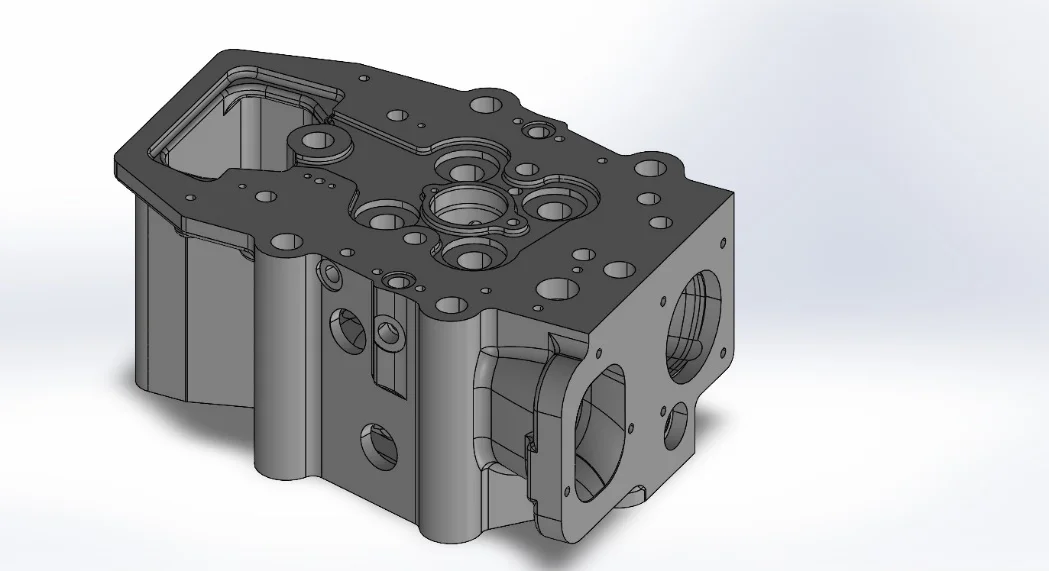

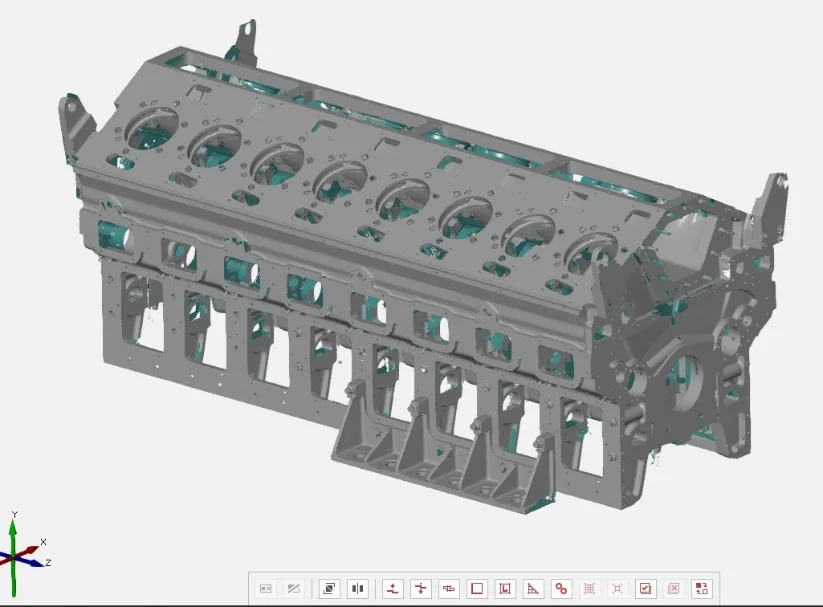

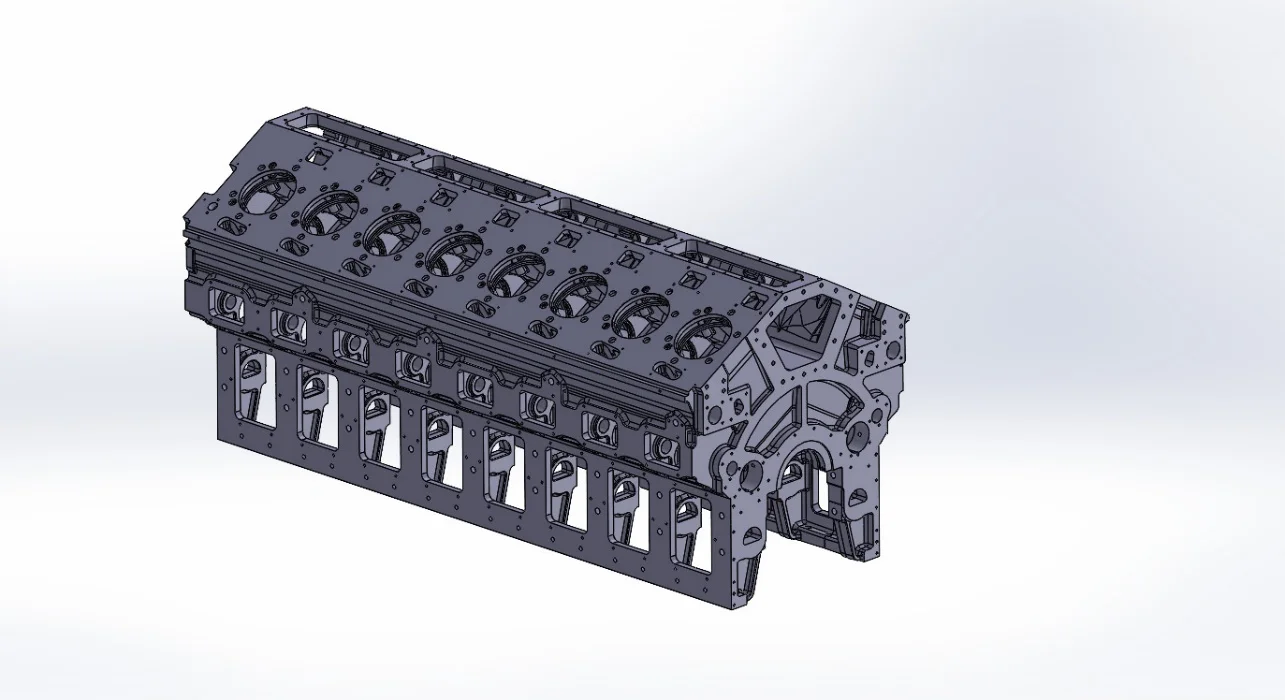

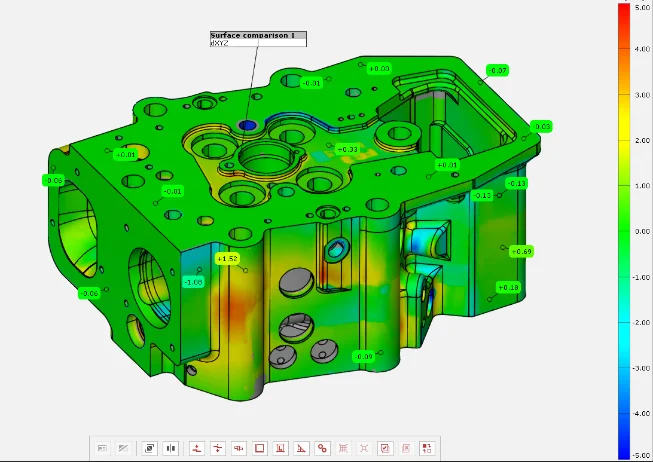

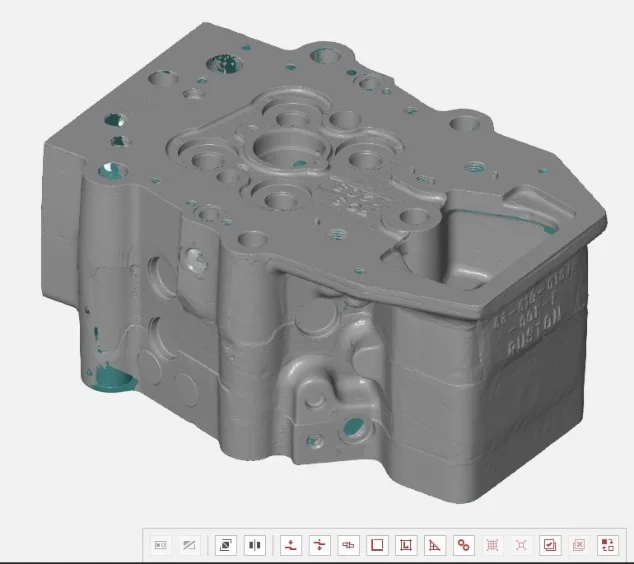

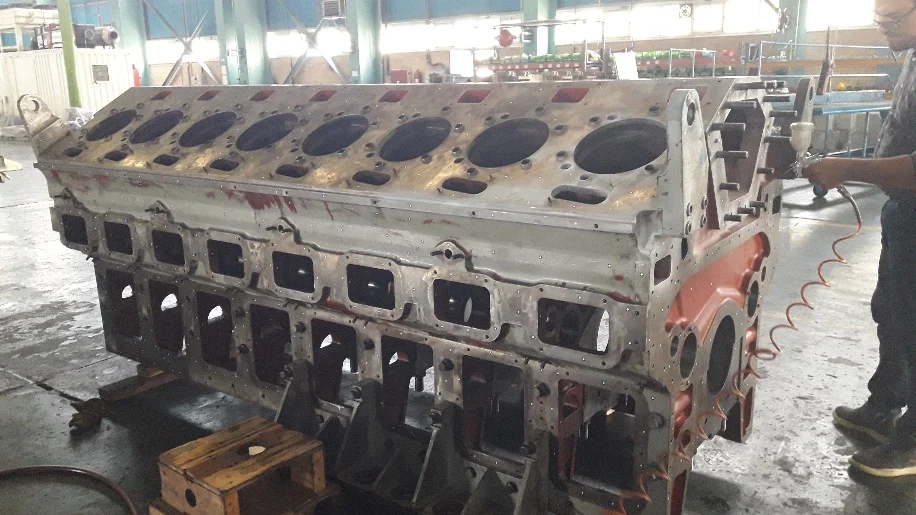

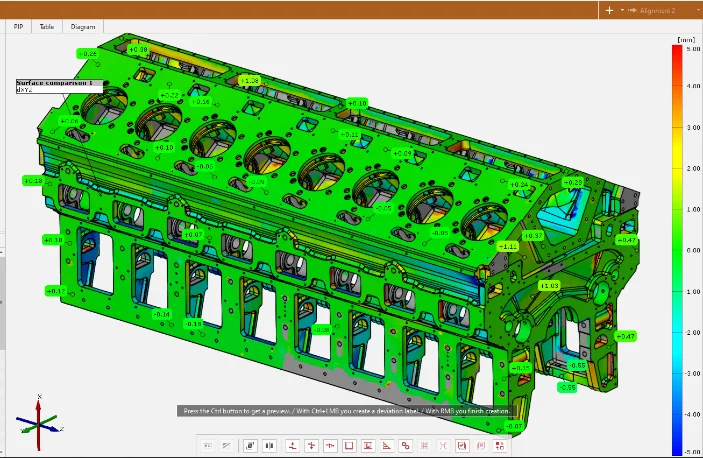

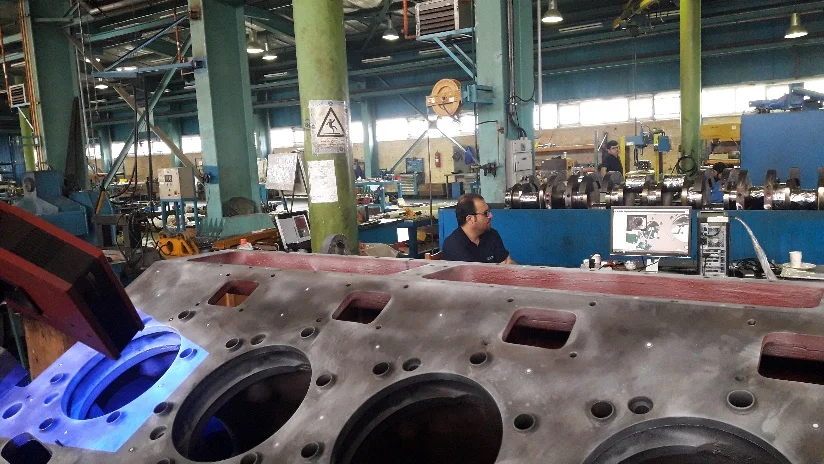

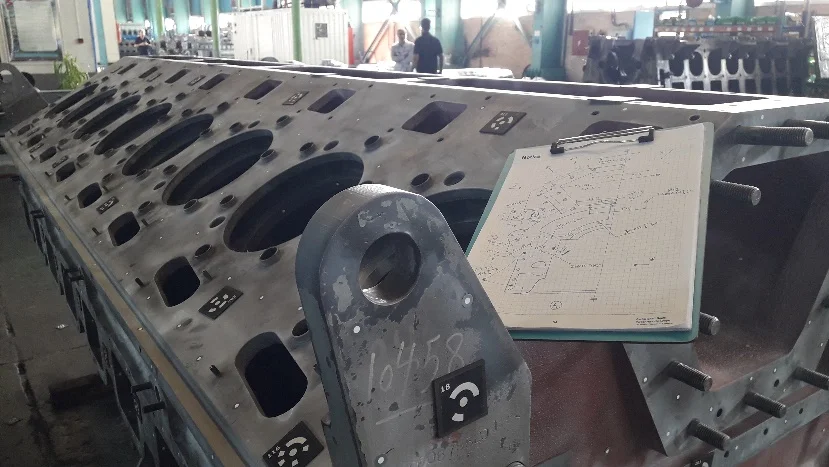

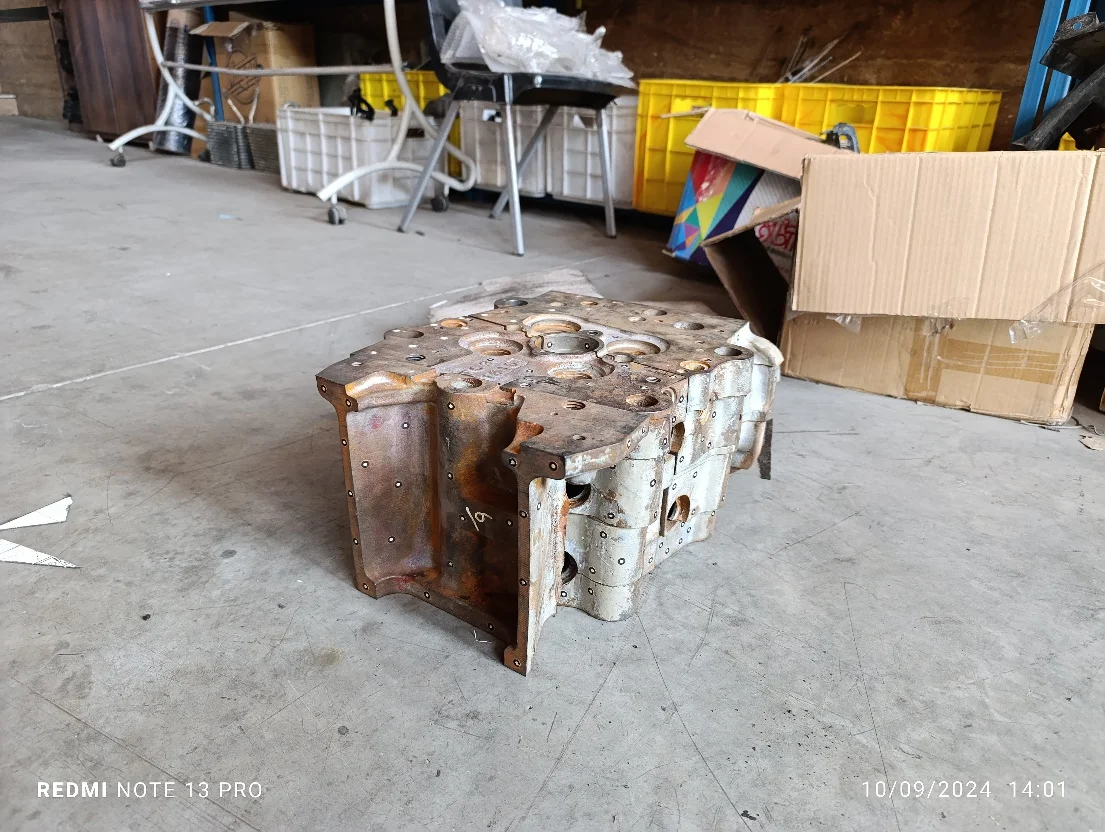

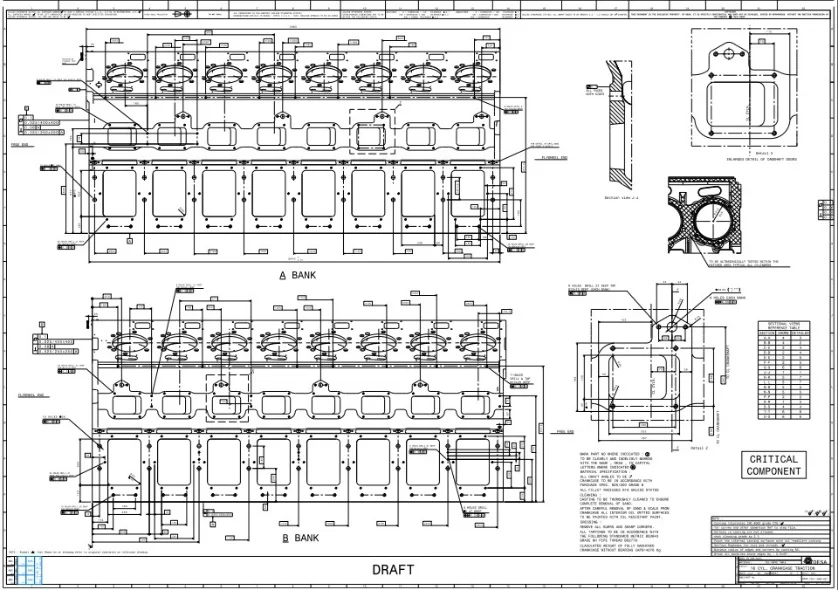

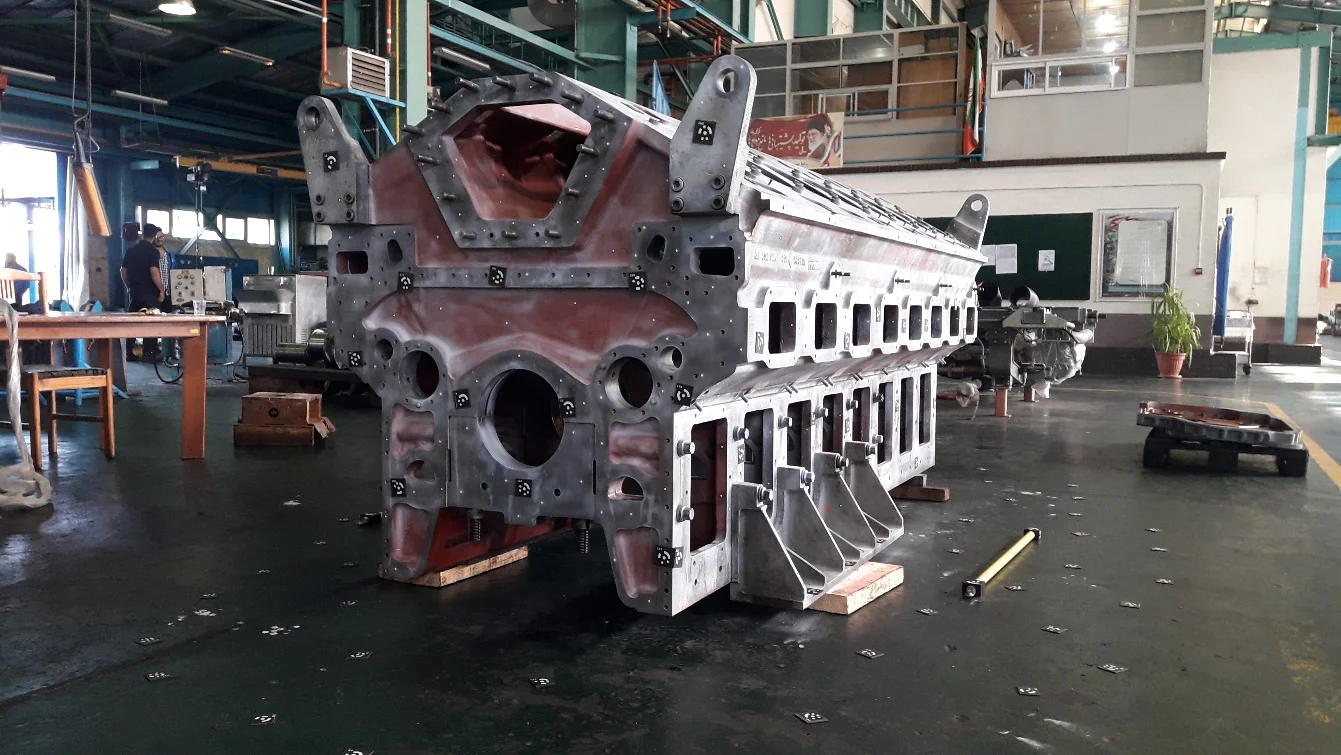

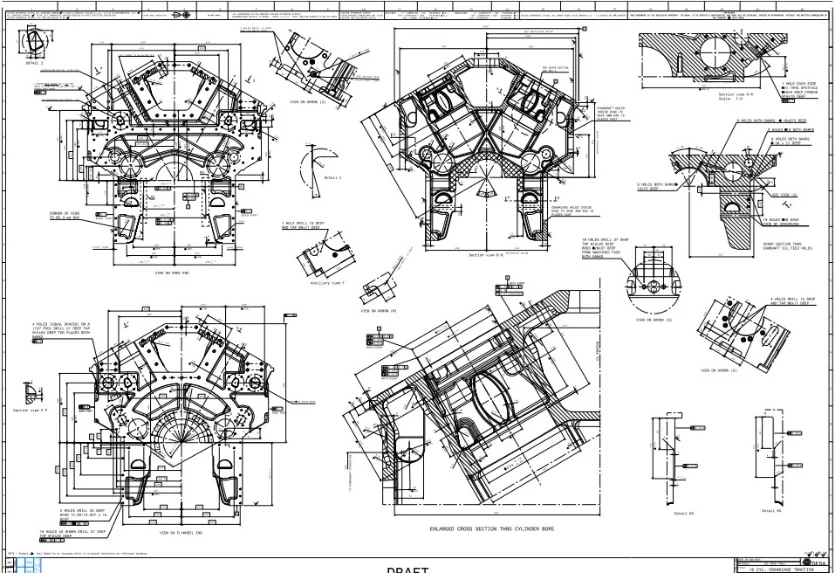

مهندسی معکوس مجموعه بلوک سیلندر و سرسیلندر لوکوموتیو RK215 برای اولین بار در کشور مختص مجموعه دیزل سنگین ایران که این موتور 16 سیلندر خورجینی به ابعاد 1320x1300x2960 میلیمتر پس از اسکن ۳ بعدی توسط دستگاه GOM با دقت 0.02 میلیمتر در هر متر به طور کامل فوتوگرامتری و اسکن ۳ بعدی گردیده و پس از مدلسازی در نرم افزار GOINSPECT با فایل ابرنقاط با روش استخراج نمودار کانتور رنگی و مطابقت مدل با اسکن کاملا بررسی گردیده و خطاهای مدلسازی کاملا برطرف گردید.سپس با طراحی مدل ریختگری بلوک سیلندر و سرسیلندر موتور جهت ریختگری دو مجموعه آماده گردید و لازم بذکر است که طراحی قالب ماهیچه های ریختگری نیز در شرکت ابعاد دقت مرکزی انجام گرفت و پس از طراحی استخراج نقشه های ساختی مجموعه ها با در نظر گرفتن تحلیل تلرانس ابعادی و هندسی صورت پذیرفت.
