مهندسی معکوس؛ بازطراحی هوشمند در خدمت صنایع پیشرفته

🔹 مقدمه

در دنیای امروز که تکنولوژی با سرعت سرسام‌آوری در حال پیشرفت است، نیاز صنایع مختلف به بازیابی اطلاعات فنی، بازطراحی و بازتولید قطعات بیش از هر زمان دیگری احساس می‌شود. بسیاری از تجهیزات و ماشین‌آلات صنعتی، به‌خصوص آن‌هایی که در پروژه‌های کلان ملی یا صنایع قدیمی به کار گرفته شده‌اند، دیگر نقشه یا مدل CAD در دسترس ندارند. این مسئله موجب می‌شود در زمان خرابی یا نیاز به تولید مجدد قطعات، سازمان‌ها با چالش‌های بزرگی روبه‌رو شوند.

اینجاست که مهندسی معکوس (Reverse Engineering) به‌عنوان یکی از قدرتمندترین ابزارهای نوین مهندسی وارد عمل می‌شود.
شرکت ابعاد دقت مرکزی با تکیه بر تجربه چندین ساله و تجهیزات پیشرفته متروژی، خدمات مهندسی معکوس را با بالاترین دقت و در سطح استانداردهای بین‌المللی ارائه می‌دهد.

🔹 مهندسی معکوس چیست؟

به زبان ساده، مهندسی معکوس فرآیندی است که طی آن یک محصول یا قطعه فیزیکی اندازه‌گیری، اسکن، تحلیل و بازسازی دیجیتال می‌شود تا مدل سه‌بعدی آن در نرم‌افزارهای طراحی مهندسی (CAD) ایجاد گردد.

اما این تعریف ساده تنها بخش کوچکی از واقعیت است. مهندسی معکوس در عمل شامل ترکیبی از دانش مهندسی مکانیک، طراحی صنعتی، متروژی، مواد و حتی فناوری‌های نوین مانند هوش مصنوعی و یادگیری ماشین است.

این خدمت زمانی ضروری می‌شود که:

• قطعه مورد نظر قدیمی بوده و مستندات طراحی آن موجود نباشد.

• تولیدکننده اصلی دیگر فعال نباشد یا دسترسی به آن امکان‌پذیر نباشد.

• نیاز به بهبود و ارتقای طراحی قطعه یا سیستم وجود داشته باشد.

• محصول خارجی نیاز به بومی‌سازی و تولید داخلی داشته باشد.

🔹 اهمیت و ضرورت مهندسی معکوس در صنایع امروز

🔸 جلوگیری از توقف تولید: در صنایع بزرگی مثل خودروسازی، پتروشیمی یا فولاد، توقف یک خط تولید به دلیل خرابی یک قطعه می‌تواند خسارات میلیاردی ایجاد کند. مهندسی معکوس راه‌حلی سریع برای بازتولید قطعات کمیاب است.

🔸 افزایش عمر تجهیزات: بسیاری از ماشین‌آلات صنعتی چندین دهه عمر دارند. با مهندسی معکوس می‌توان قطعات فرسوده آن‌ها را بازسازی کرد و عمر مفید تجهیزات را افزایش داد.

🔸 ارتقای کیفیت و کاهش هزینه: برخلاف تصور، مهندسی معکوس تنها برای بازسازی قطعات قدیمی نیست؛ بلکه فرصتی است برای بهبود طراحی، سبک‌سازی، افزایش مقاومت و کاهش هزینه‌های تولید.

🔸 بومی‌سازی فناوری: در شرایطی که دسترسی به تکنولوژی‌های خارجی محدود است، مهندسی معکوس به صنایع داخلی امکان می‌دهد تا دانش فنی و طراحی محصولات وارداتی را بازیابی و تولید داخلی کنند.

🔹 مراحل اجرای مهندسی معکوس در ابعاد دقت مرکزی

1. بررسی اولیه و انتخاب روش مناسب
   در اولین گام، کارشناسان ما با بررسی ماهیت قطعه، ابعاد، جنس و پیچیدگی آن، مناسب‌ترین روش جهت اندازه‌گیری را انتخاب می‌کنند.
2. اسکن سه‌بعدی با تجهیزات پیشرفته

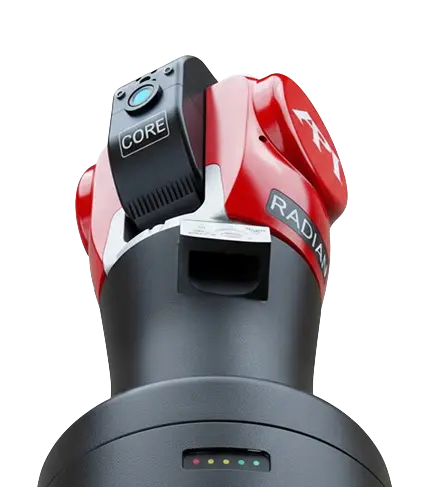

   با استفاده از Laser Tracker، اسکنر سه‌بعدی ATOS، SIMSCAN و سیستم‌های Photogrammetry قطعه با دقت بالا اسکن می‌شود و میلیون‌ها نقطه از سطح آن برداشت می‌گردد.
3. ایجاد ابر نقاط (Point Cloud) و پردازش داده‌ها
   داده‌های حاصل از اسکن به‌صورت ابر نقاط ذخیره می‌شوند. سپس نویزها حذف و نقاط پردازش می‌شوند تا مدل دقیق‌تری ایجاد گردد.
4. بازسازی سطوح و تهیه مدل سه بعدی ( Surface Reconstruction and 3D Modeling)
   در این مرحله، ابر نقاط به مدل‌های سه‌بعدی با سطوح صاف و دقیق تبدیل می‌شوند. این مدل‌ها می‌توانند به‌صورت سطحی (Surface)، حجمی (Solid) یا مش (Mesh) باشند.
5. تحلیل، اصلاح و بهینه‌سازی مدل CAD
   مدل بازسازی‌شده با توجه به نیاز مشتری و استانداردهای صنعتی اصلاح می‌شود. در صورت نیاز، طراحی بهبود می‌یابد تا مقاومت بالاتر، عملکرد بهتر یا هزینه تولید کمتر حاصل شود.
6. تحویل خروجی نهایی
   در پایان، بسته به نیاز مشتری، خروجی می‌تواند شامل:

• فایل سه‌بعدی CAD (Catia, SolidWorks, NX)
• نقشه‌های دوبعدی مهندسی که شامل کلیه اطلاعات لازم جهت تولید قطعه نظیر متریال، روشهای عملیات حرارتی، تلورانس های ابعادی و هندسی و سایر اطلاعات مورذ نیاز به درخواست کارفرما
• تهیه دفترچه فنی طراحی و ساخت و ارائه اسناد مهندسی تجهیز

🔹 کاربردهای گسترده مهندسی معکوس

۱. صنعت خودروسازی

• بازطراحی قالب‌ها و قطعات یدکی کمیاب

• بهبود طراحی برای افزایش عمر قطعات

• تولید قطعات داخلی با دقت بالا

۲. صنعت هوافضا

• بازسازی قطعات با تلرانس‌های بسیار دقیق

• ساخت تجهیزات جایگزین برای هواپیماها

• بومی‌سازی فناوری‌های وارداتی

۳. نفت، گاز و پتروشیمی

• طراحی مجدد قطعات حساس و کمیاب تجهیزات پالایشگاهی

• بازتولید تجهیزات خطوط لوله و پمپ‌ها

• افزایش عمر مفید تجهیزات با جایگزینی قطعات فرسوده

۴. ریخته‌گری و فولاد

• طراحی مدل‌های سه‌بعدی برای قالب‌ها

• بازسازی الگوهای ریخته‌گری قدیمی

• بهینه‌سازی طراحی برای کاهش ضایعات

۵. ماشین‌سازی و تجهیزات صنعتی

• بازطراحی قطعات یدکی کمیاب

• مهندسی معکوس ماشین‌آلات وارداتی

• افزایش بهره‌وری خطوط تولید

🔹 مزایا و نقاط قوت مهندسی معکوس در ابعاد دقت مرکزی

✅ استفاده از پیشرفته‌ترین تجهیزات اندازه‌گیری
✅ دقت بالا تا سطح میکرون
✅ تجربه موفق در پروژه‌های ملی و بین‌المللی
✅ تیم متخصص با دانش چند رشته‌ای
✅ رعایت کامل استانداردهای ISO 9001 و ISO 17025
✅ پشتیبانی کامل از مرحله اسکن تا تحویل نقشه نهایی

🔹 جمع‌بندی

مهندسی معکوس تنها یک روش فنی برای بازسازی قطعات نیست؛ بلکه ابزاری استراتژیک برای ارتقای کیفیت، کاهش هزینه‌ها و توسعه فناوری داخلی به شمار می‌رود.

شرکت ابعاد دقت مرکزی با اتکا به دانش فنی، تجهیزات پیشرفته و تیم متخصص، آماده است تا خدمات مهندسی معکوس را با بالاترین سطح کیفیت به صنایع مختلف ارائه دهد.

📞 برای دریافت مشاوره رایگان همین امروز با ما تماس بگیرید.
